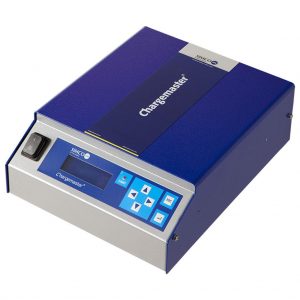

CM5



Spécifications techniques

Boîtier Acier, peint époxy
Poids 8,2 kg
Connections 4
Connecteurs d’entrée/sortie Sub-D 25 broches
Affichage de haute-tension Affichage digital
Câble 2,5 m conducteur avec connecteur Euro CEI-320
Température ambiante 0 – 55 °C
Conditions d’utilisation Milieu industriel
U primaire 100-240 V AC
Fréquence 50 – 60 Hz
Consommation 240 Watt max.
U secondaire 0 – 30 kV DC
I secondaire 0 – 5 mA
Polarité Pos. ou nég.
Indication de surcharge Oui
Standard Controle du Voltage et du Courant
Fonctions Remote Control, analogue
Verouillage des fonctions
Controle de Courant avancé
Controle de Voltage avancé
Option Serie Bus interface



Le CM5 est entièrement rétrocompatible avec l’ECM30/60 et l’ECM Di30/60. L’unité est entièrement contrôlée électroniquement par l’intermédiaire d’un menu. La langue du menu est sélectionnable à l’anglais, allemand, français et italien. Pour les utilisateurs de l’ ECM30/60, un menu de réglage rapide est disponible de sorte que le CM5 peut fonctionner rapidement comme un ECM. La nouvelle fonction “Current control” donne la possibilité de régler un courant constant au lieu d’une tension constante. Elle fournit une charge plus stable et compense automatiquement les impuretés et l’usure des électrodes de charge “Advanced Current Control” est une nouvelle fonction révolutionnaire. Le ­générateur contrôle le courant menant à l’électrode. Il détecte l’absence de ­matériau à charger et diminue le courant à un niveau faible et sûr. Ceci ­empêche les étincelles et l’usure des émetteurs. Si l’électrode détecte à nouveau un ­matériau, le générateur retourne au niveau précédemment réglé.
En option, une interface bus série peut être placée pour permettre une ­communication par le Profibus ou le CANopen, par exemple. (Autres protocoles sur demande). “Advanced output Control” est disponible en option pour des applications spécifiques. Cette fonction permet de régler la tension de sortie proportionnellement avec un signal d’entrée. Par ex. la charge peut être ­proportionnelle à la vitesse de la machine.
