- Tension d’alimentation 24 V CC
- Conception miniaturisée
- Compact et robuste, capable de résister à des forces de gravité
- Aucun câble de haute tension au travers du chemin de câble
- Signal HT OK
- Boîtier de distribution de la haute tension amovible
- Diodes des deux côtés
- A commande par microprocesseur
- Contrôle externe du point de consigne
- Signal à distance sous/hors tension
- Version IQ disponible
Spécifications techniques
|
Tension d’alimentation |
21-27 V CC |
|
Consommation d’électricité |
Max. 0,7 A |
|
Valeur de consigne |
4 – 20 mA, 220 Ω résistance interne |
|
Raccordement |
connecteur M12, 5 pôles |
|
La tension de sortie |
0 à 20 kV négative |
|
Courant de sortie |
max. 0,4 mA @ cycle de service de 50% |
|
Environnement d’exploitation |
industrielle, utilisation interne |
|
Température ambiante |
0-55°C |
|
Classe de protection |
IP52 |
|
Cycle ok |
Tension -1 V (max. 50 mA) |
|
Télécommande on / off |
10 – 30 V |
|
Dimensions (L xlx H) |
200 x 45 x 36 mm |
|
Poids |
340 g (sans les câbles à haute tension) |
|
Matériau du boîtier |
ABS |
|
Résistance aux vibrations |
≤ 6 G, ≤ 7 m/s |
|
Option |
version IQ |

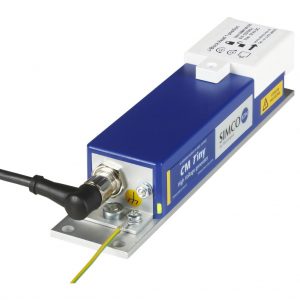

Le CM Tiny est le générateur de charge à usage industriel le moins encombrant pour des applications de mise à la masse. Le boîtier comporte des éléments intégrés pour la haute tension et n’a besoin que d’une alimentation en 24 V CC. Le boîtier est compact, robuste et ne pèse que 500 grammes, ce qui le rend idéal pour les petites machines et les applications avec des pièces en rotation, comme les systèmes de manutention pour l’encaissage. Il peut facilement résister aux forces élevées de gravité en présence lors du processus.
Deux diodes sur le côté apportent des indications claires sur le statut du générateur de charge ;
- Vert : Mis sous tension
- Clignotement vert : Mis sous tension avec sortie HT inactive
- Rouge : Alarme, surtension ou court-circuit si signal OK pour la HT
Le CMME peut être utilisé directement à partir d’une interface machine capable de fournir un signal de 4 à 20 mA pour le point de consigne et un signal de 24 V CC pour la mise sous tension/arrêt à distance. Un fonctionnement manuel peut être installé grâce à un circuit supplémentaire de commande. Le circuit de commande vous permet de monter un potentiomètre et des diodes en aménageant simplement 2 orifices dans le panneau avant de votre interface machine. Connecteur avec une ou quatre sorties disponibles. Pour l’utilisation des ports rapides de branchement, l’électrode de charge doit être équipée d’une borne spéciale.
